產品簡介：

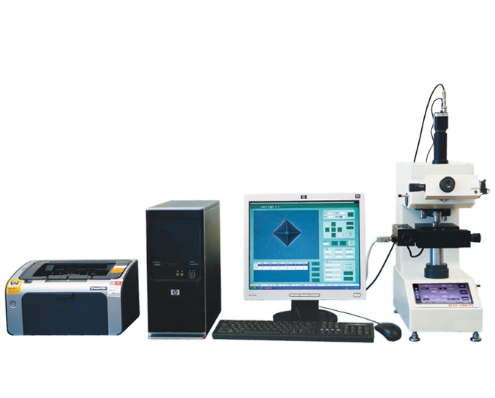

HVG-1000AXYT型微機控制顯微硬度CCD圖像分析系統適用于金屬材料和金屬部件的維氏硬度的測試，因而在航空、汽車、船舶、冶金鋼鐵、材料處理等行業中得到廣泛應用。該儀器采用液晶屏顯示、冷光源照明、自動復位電動工作臺、使用更可靠、測量更精確、操作更簡便、維護更方便，為用戶提供了一個全新的光電機一體化設備。
應用范圍：
滲氮層、陶瓷、鋼、有色金屬；
薄板、金屬薄片、電鍍層、微小及奇形異狀試件；
氮化層、滲碳層和淬火硬化層的梯度和厚度測量；
玻璃、陶瓷、瑪瑙、寶石、薄塑料等；
適用于平行平面和微小零件及超薄零件的的精密顯微維氏硬度測量。
主要特點：
l 配置高精度自動復位電動工作臺（X-Y方向精度0.2μm以內），輔以專用微機控制軟件，可進行半自動化試驗；
l 自動轉塔，無需人工操作，同時精細機械加工結合數字門檻自動控制電路保證轉塔定位精確、無誤；
l 精密數顯測微計，目鏡讀數采用歐姆龍（OMRON）園編碼器，實現較高的數顯分辨率和運算精度；
l 采用LED 冷光源照明系統，光源更均勻、成像更清晰、無熱量散發、壽命長達7年以上；專門設計水平與垂直導軌機構，可準確平穩調節燈室位置，確保好的照射效果；
l 觸摸式液晶顯示屏，顯示更多信息，操作更方便；
l 機器具備開機自檢功能，屏幕可中文顯示故障報警，便于日后用戶快速檢查確定故障出處，及時進行維修保養；
l 試驗過程自動化、操作簡單、無人為操作誤差；
l 配置HD-PRO維氏圖像處理系統，顯示屏上呈現圖像約為放大1600×，測量精度大大提高；
l 精度符合GB/T4340.2 ISO6507-2和美國ASTM E92。
主機技術參數：
|
內容 |
參數 |
|
|
硬度范圍 |
5-3000HV |
|
|
試驗負荷 |
gf：10、25、50、100、200、300、500、1000（1K） |
|
|
|
mN：98.07、245.2、490.3、980.7、1961、2942、4903、9807 |
|
|
加載方式 |
電動驅動、自動完成加、卸試驗負荷 |
|
|
試驗負荷保持時間 |
0-99秒 |
|
|
壓頭、物鏡轉換 |
自動 |
|
|
顯微鏡物鏡倍率 |
測量用：40× 觀察用：10× |
|
|
數字式 目鏡 |
倍率 |
10× |
|
|
刻劃線 |
基準零線和瞄準線（手輪驅動） |
|
|
數顯分辨率 |
0.03μm |
|
d1、d2測量方式 (光路轉換) |
手動轉動測量目鏡 (手動拉桿轉換) |
|
|
試樣最大尺寸 |
高度：90mm |
|
|
電動工作臺 （自動復位） |
尺寸：110×110mm |
|
|
|
最大移動量：30mm |
|
|
|
最小移動量：0.01mm |
|
|
儀器操作方式 |
觸摸顯示屏 |
|
|
精度 |
壓痕長度數字顯示分辨率：0.1μm |
|
|
|
硬度數字顯示取0.1HV |
|
|
顯示內容 |
d1、d2、HV/HRC/HB/HK、存貯、F、T、40×、10×、時間 |
|
|
攝影通道 |
有 |
|
|
打印機 |
備有接口，用戶另購 |
|
|
RS232C |
有 |
|
|
外形尺寸 |
490×250×395mm（高×寬×深） |
|
|
重量 |
35kg |
|
|
照明 |
LED冷光源（亮度可調） |
|
|
開關電源 |
失電數據保持（記憶），通電恢復。 AC220V（185-250），50Hz，50W或按用戶要求 |
|
