產品介紹

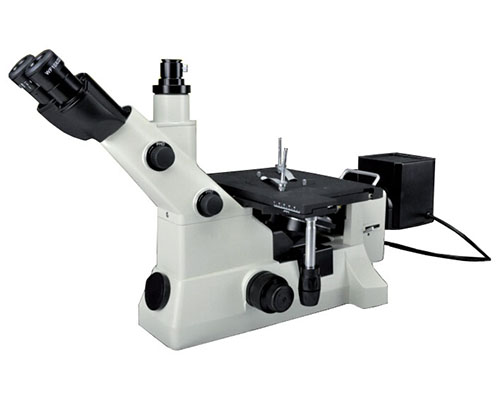

MRG-480 型研究級倒置金相顯微鏡配置超大視野目鏡和無限遠長工作距離平場消色差物鏡，具備明場、偏光等功能，很大保證成像質量，具有視場大、成像清晰、像質優良、襯度好等優良品質。外觀設計充分考慮到人機工程學，美觀新穎、使用方便，空間廣闊，是顯微鏡工作者所鐘愛的一款顯微鏡。
MRG-480 型研究級倒置金相顯微鏡主要用于鑒別和分析各種金屬、合金材料和非金屬材料的組織結構，廣泛應用于工廠或實驗室進行原材料檢驗、鑄件質量鑒定或材料處理后的金相組織分析、以及對表面裂紋和噴涂等一些表面現象進行研究工作，是鋼鐵、有色金屬材料、鑄件、鍍層的金相分析、地質學的巖相分析、以及工業領域對化合物與陶瓷等進行微觀研究的有效手段，是金屬學和材料學研究材料組織結構的必備儀器，也是科研教學領域得力助手。
金相圖像分析處理系統
MRG-480 型研究級倒置金相顯微鏡可以擴展為金相組織微觀攝影攝像與圖像處理的金相圖像分析系統MRG-480CCT：安裝“專業金相組織定量、定性分析軟件”及高像素數碼攝像系統，由計算機對金相圖像進行實時研究分析、統計及編輯，同時可保存、輸出圖文報告等，是同步于當今世界在顯微領域的新技術。如晶粒度測量評級、非金屬夾雜物測量評級、珠光體/鐵素體含量的測量評級、球墨鑄鐵石墨球化率測量評級、脫碳層/滲碳層測量、表面涂層厚度測量、多相含量測量功能、碳化物測量分析功能等的分析、統計及編輯、保存、打印報告等 。
MRG-480型研究級倒置金相顯微鏡規格
a. 主要技術規格
|
光學系統 |
無限遠光學系統 |
|
觀察筒 |
鉸鏈式雙目鏡筒,45°傾斜； 分光比：觀察 80%/攝影20%或觀察100%或攝影100% |
|
目鏡 |
10X /22mm大視場目鏡；15X/16mm大視場目鏡（選購）；20X/12mm大視場目鏡（選購） 10X測微目鏡 |
|
物鏡轉換器 |
五孔物鏡轉換器 |
|
物鏡 |
無限遠長工作距離平場消色差物鏡（明暗場通用）： 4X、10X、20X、50X、100X |
|
調焦機構 |
粗微動同軸調焦 微調格值：0.002mm 行程（從載物臺表面焦點起）：向上1mm，向下7mm |
|
載物臺 |
臺面大小：226（長）×178（寬）mm |
|
機械移動平臺 |
移動范圍：40（長）×40（寬）mm |
|
照明 |
12V50W 鹵素燈， 中心可調，光亮度連續可調 |
|
微分干涉 |
可適用于4X、10X、20X、50X、100X物鏡 |
|
操作環境 |
l 室內使用 l 環境溫度：5℃~40℃（41°F~109°F） l 最大相對濕度：溫度為 31℃（88°F）時相對濕度為 80%，然后線性降低。溫度為 34℃（93°F）時相對濕度為 70%，溫度 為 37℃（99°F）時相對濕度為 60%，溫度為 40℃（104°F） 時相對濕度為 50%。 l 污染度：2（參照 IEC664） |
b. 物鏡參數
|
類 別 |
放大倍率 |
數值孔徑 (N.A) |
工作距離 (mm) |
共軛距離 |
齊焦距離 |
|
無限遠 長工作距離 平場消色差 物鏡 |
4X |
0.10 |
20.7 |
∞ |
45 |
|
10X |
0.25 |
10 |
|||
|
20X |
0.4 |
5 |
|||
|
50X |
0.75 |
1.3 |
|||
|
100X |
0.90 |
0.7 |
c. 目鏡參數
|
放大倍率 |
視場直徑 |
備注 |
|
10X |
Φ22 |
|
|
10X |
φ20 |
帶有 0.1mm 分劃板 |
|
15X |
φ16 |
（選購） |
|
20X |
φ12 |
（選購） |
d. 物鏡與目鏡配合后的總倍率:
|
|
10X |
15X* |
20X* |
|
4X |
40X |
60X* |
80X* |
|
10X |
100X |
150X* |
200X* |
|
20X |
200X |
300X* |
400X* |
|
50X |
500X |
750X* |
1000X* |
|
100X |
1000X |
1500X* |
2000X* |
金相圖像分析處理系統MRG-480CCT配置
|
金相顯微鏡 |
MRG-480研究型三目倒置金相顯微鏡 |
|
數碼適配鏡 |
專用顯微鏡與CCD攝像頭的光學和機械接口 |
|
攝像機 |
高像素無延遲CCD攝像機 |
|
圖像分析、處理系統 |
國際領先正版金相定量?、定性分析全套?軟件 |
|
進口加密狗，安全穩定 |
|
|
電腦、打印機 |
品牌電腦與品牌打印機（客戶可自備） |
選配件
金相制樣設備：金相拋光機,金相預磨機,金相鑲嵌機,金相切割機及高效金相拋光絨布等輔料
